新冠肺炎疫情發生后，口罩作為醫護人員和普通百姓工作出行的必備防護用品，成為緊俏貨，很多人都有嘗試各種辦法對口罩進行重復使用，部分地區甚至需要搖號預約才能購買到口罩。截至目前，不少藥店和超市，依然存在一罩難求的局面。隨著疫情在全球多個國家出現，口罩不僅在中國，在全球范圍內也出現了緊缺。

假冒偽劣口罩

目前，隨著各地陸續復工復產，國內政府和多家企業都在緊急擴產口罩，短期看全球口罩需求仍有數十倍以上的缺口。多家口罩生產企業都表示接到的訂單已爆棚，正在全力趕工。

令人遺憾的是市場上的口罩質量“良莠不齊”，在全民萬眾一心打好“防疫攻堅戰”的同時，有一些不法商家將一些不合格或劣質三無口罩投入市場。

近日，國儀量子發揮產業優勢，助力戰疫，與無錫市監局進行合作，使用掃描電鏡對一批真假口罩進行檢測。

電鏡工程師準備測樣

電鏡中心實驗室內，研發人員對無錫市監局送檢的不同種類的口罩進行測試，利用國產自主研發的掃描電鏡SEM3000，在電壓15 kV、真空度優于5x10-3 Pa的條件下拍攝口罩樣品，樣品選取口罩濾材部分熔噴無紡布作為對比，分析過濾層纖維大小、孔徑大小等物理特性。濾材形貌特征的差異可以作為相關部門辨別口罩使用壽命和過濾性能的參考依據。

送檢樣品的檢測數據和結果出來后，國儀量子SEM產品線工程師第一時間將完成的第一階段檢測報告反饋給了無錫市監局，初步的檢測結果得到了市監局的認可，經過與前期口罩樣品調查情況的核對，質監部門對國儀量子電鏡中心的檢測內容和數據給予了充分的肯定。

隨后，雙方商定，接下來在疫情期間，無錫市監局將繼續與國儀量子進行合作，推進口罩優劣快速檢測方案的研究，共同助力戰疫。

與此同時，國儀量子決定，在疫情期間，電鏡中心將面向全國質監部門免費開放，提供口罩優劣快篩解決方案，助力戰疫，協助相關部門打擊違法偽劣口罩生產廠商。

歡迎全國相關部門通過國儀量子官方公眾號后臺發消息或官方郵箱gylz@ciqtek.com進行聯系。

樣品可寄送至無錫量子感知研究所，地址：無錫市惠山區惠山城鐵站區站前路2號（客運西站往西100米），聯系電話：0510-83382226 國儀量子將竭盡全力做好口罩樣品電鏡檢測服務！

檢測對象及目的：
利用SEM3000掃描電鏡（點擊查看）對比觀察各個口罩樣品中間過濾層的形貌特征及形態區別。

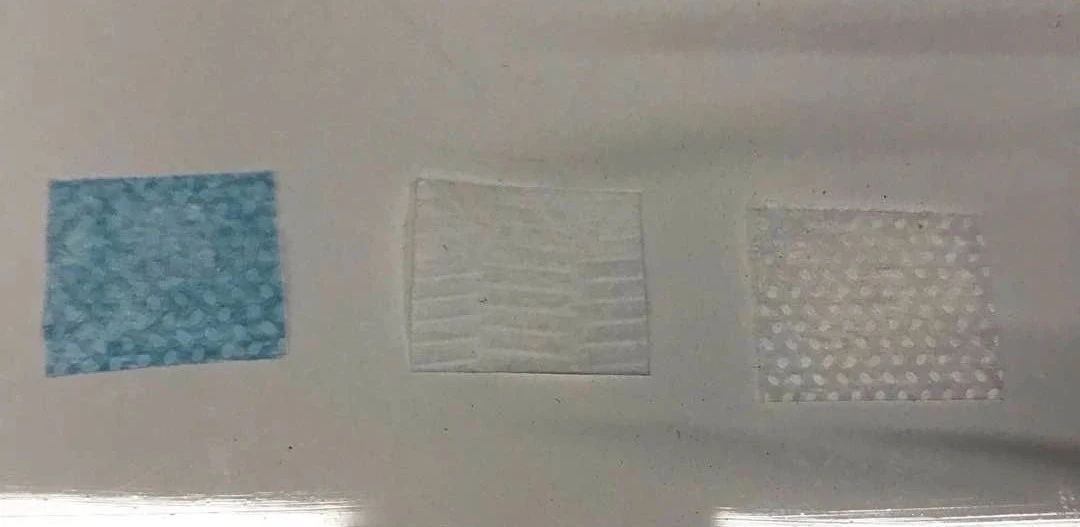

口罩制樣：口罩剪裁分層


對樣品1、2、3、4采樣并剝離出第二層過濾層作樣。注：樣品1為不合格口罩，其余為合格正品。


將樣品分別剪成8 mm×8 mm左右的試樣。

試樣制備：


在樣品托上粘貼一塊導電膠，導電膠大小應基本將樣品托表面全部覆蓋；


用鑷子壓實所粘貼導電膠，將試樣粘上去；


將試樣放入噴金儀中5 Pa真空下使用Pt靶20 mA噴120 s，完成噴金。

樣品觀測：


將試樣按順序裝在樣品臺上，啟動已經調試好的電鏡；

1.開機抽真空至5x10-3 Pa，加15 kV加速電壓；

2.加燈絲電流，放大倍數分別調制200、1000、5000倍；

3.使用較快掃描檔位進行調焦，在各倍數下，對聚光鏡、物鏡放大倍數進行粗調、微調；

4.在試樣清晰度達到最佳后，切換慢掃檔位，進行精細拍圖。

樣品圖像：

樣品1

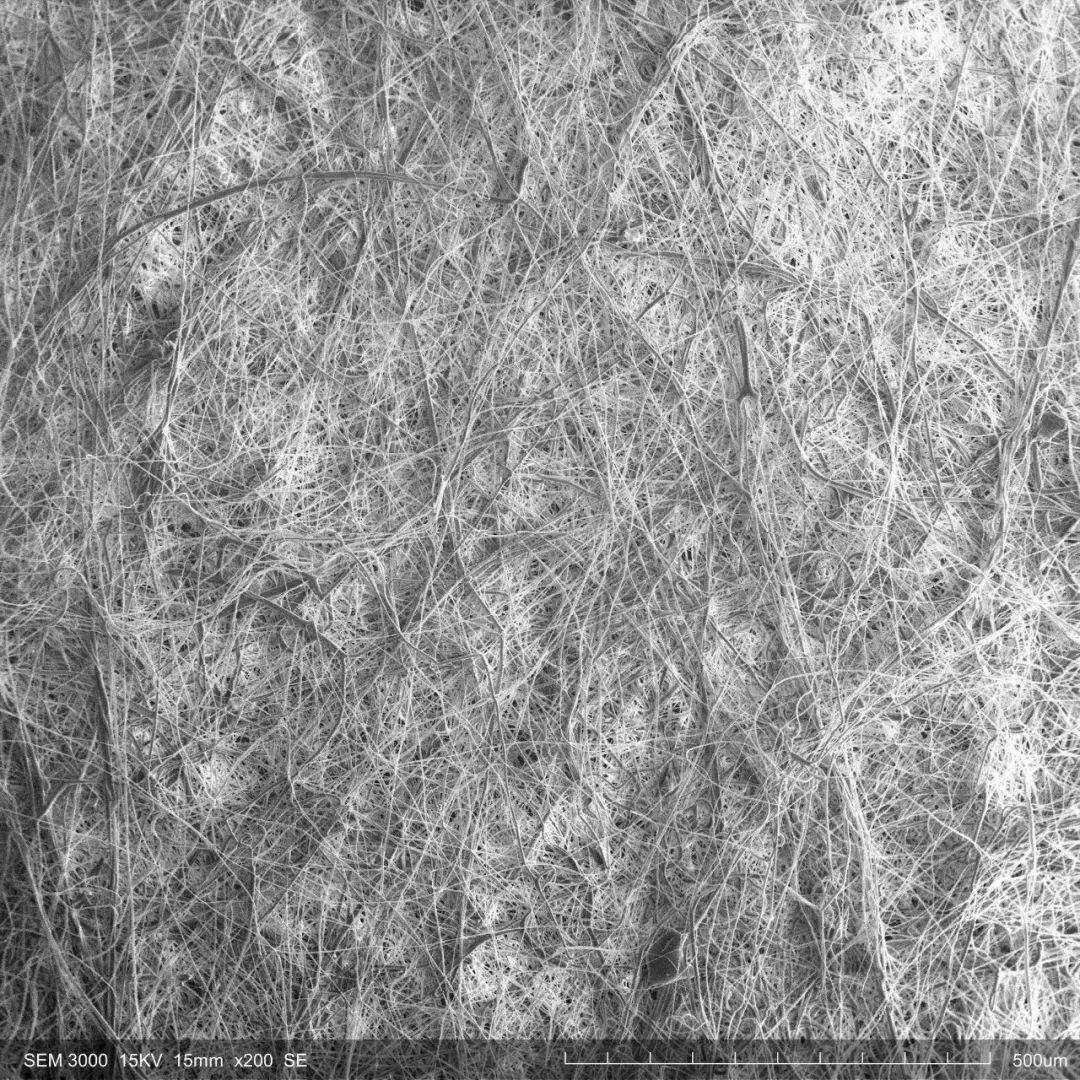

200倍

1000倍

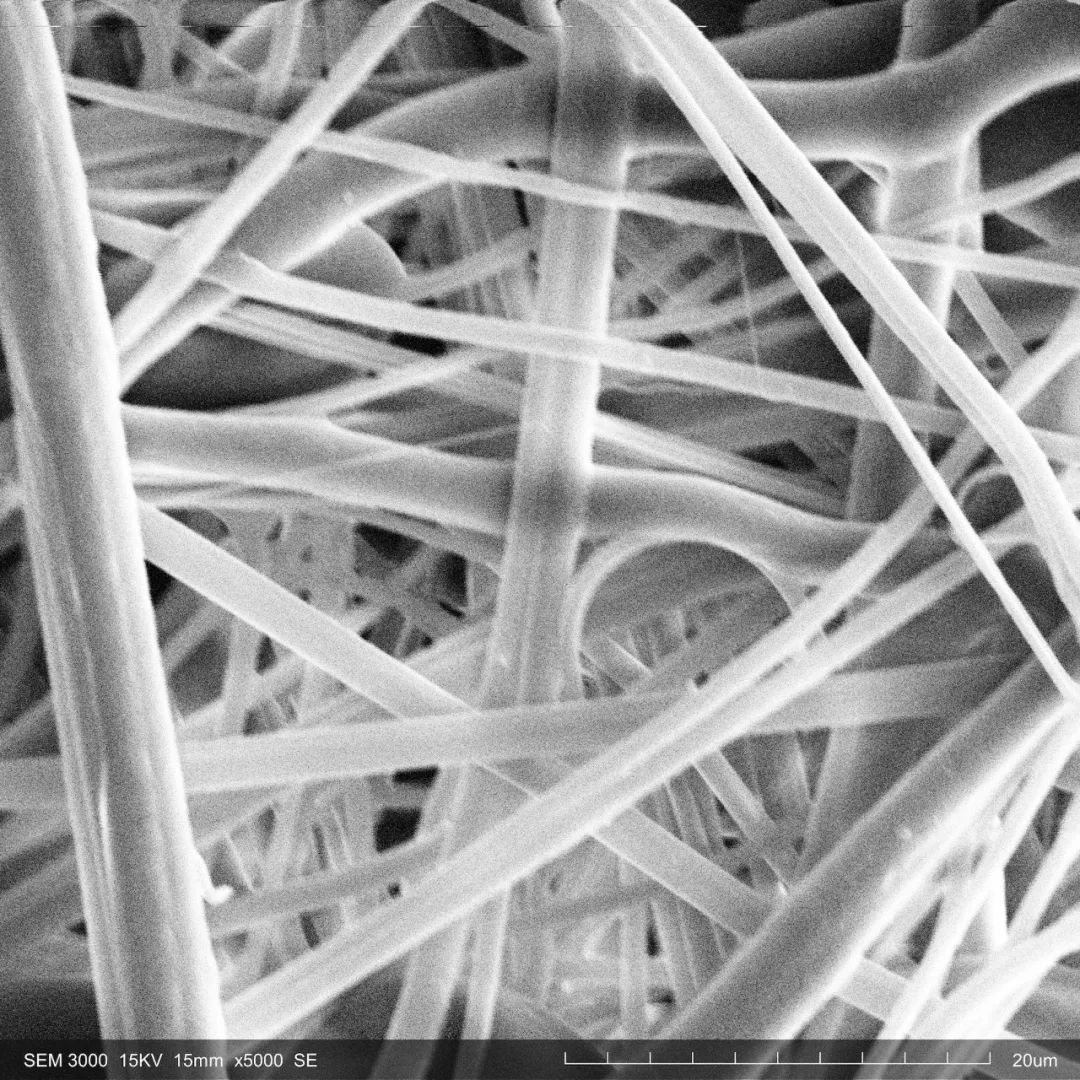

5000倍

樣品2

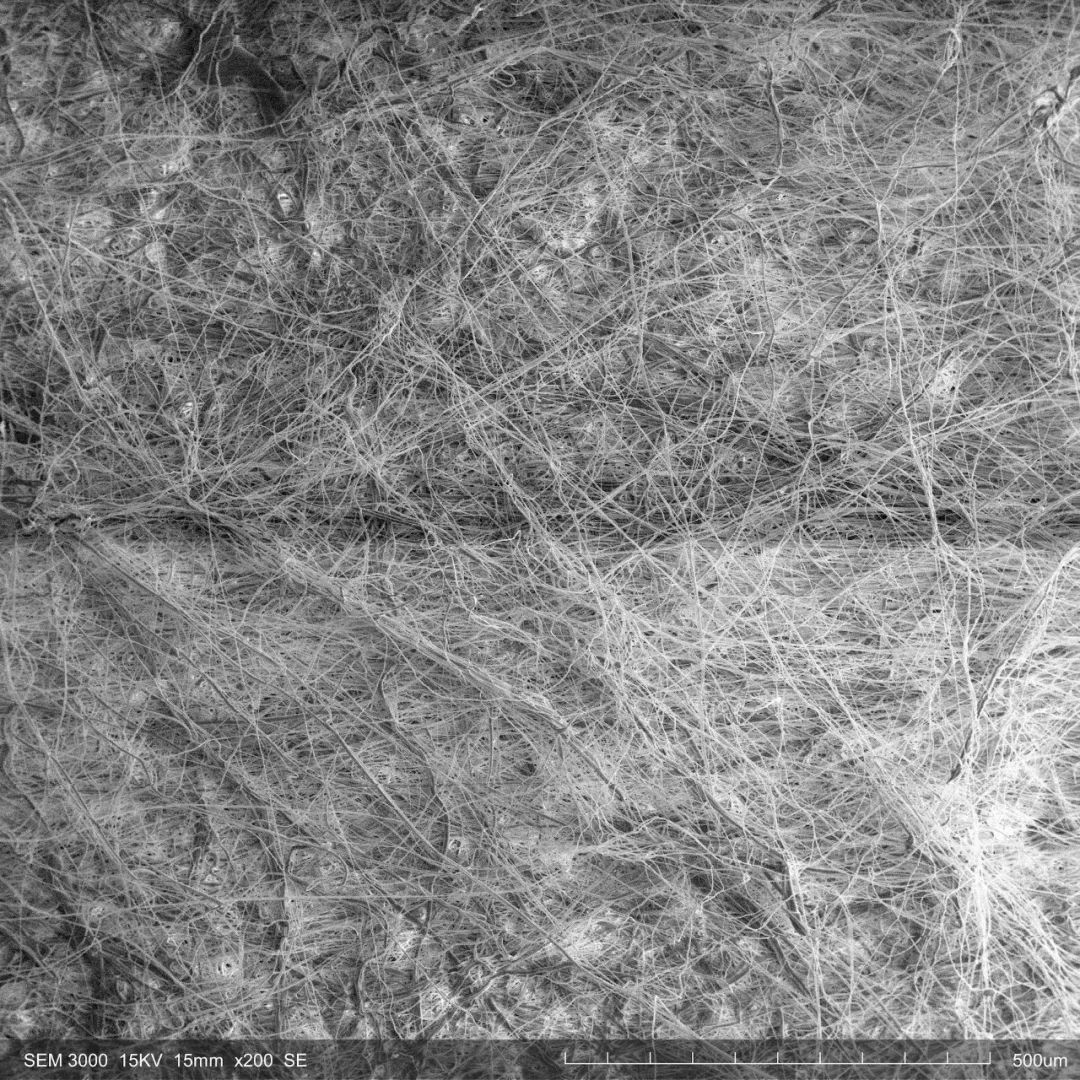

200倍

1000倍

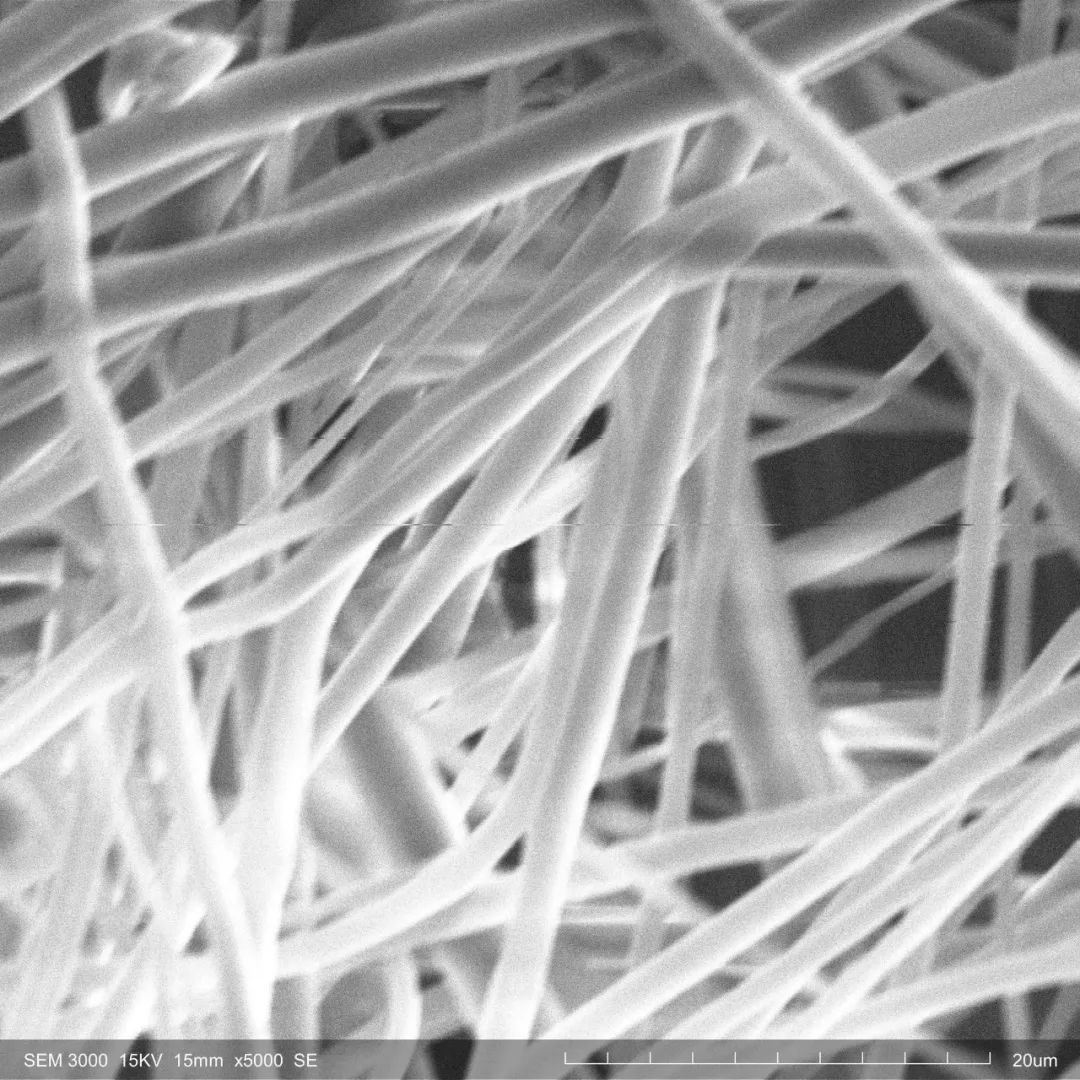

5000倍

樣品3
200倍

1000倍

5000倍

樣品4
200倍

1000倍

5000倍

圖像分析：

口罩樣品1，電鏡照片中纖維較為稀疏，沒有其他樣品致密。

口罩樣品1，電鏡照片中單根纖維粗細沒有其他產品均勻。
